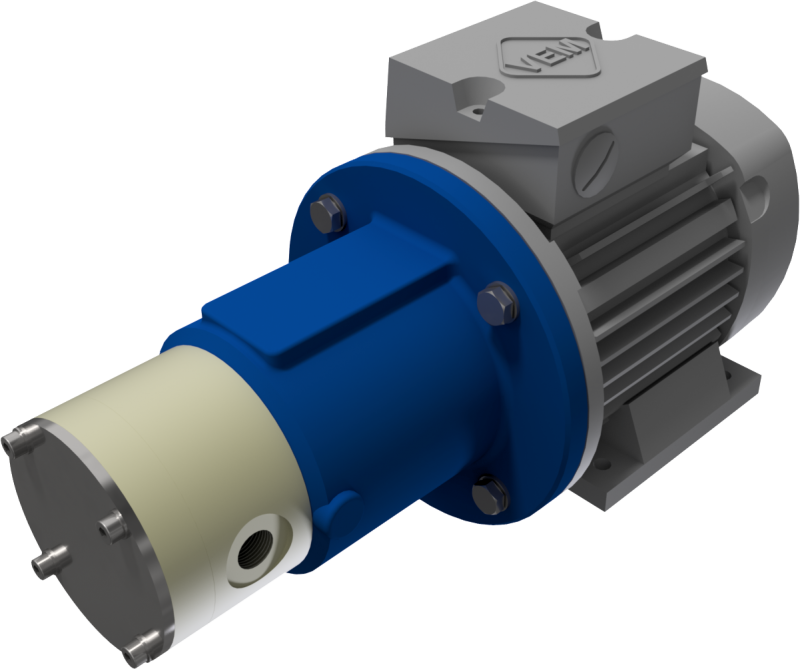

Horizontale, selbstansaugende, magnetgekuppelte Drehschieberpumpe (Flügelzellenpumpe / Gleitschieberpumpe) in Blockbauweise,
mit medienberührten Pumpenbauteilen aus komplett nicht-metallischen Werkstoffen für aggressive Medien auch nach ATEX 2014/34/EU oder FDA.

Pumpen der Baureihe MP sind magnetgekuppelte, rotierende Verdrängerpumpen, welche auch als Gleitschieberpumpen, Drehschieberpumpen oder Flügelzellenpumpen bezeichnet werden. In einem exzentrischen Statorgehäuse rotieren radial bewegliche Drehschieber. Diese erzeugen eine Zwangsströmung nach dem Verdrängerprinzip mit hohem Förderdruck bei einer annähernd pulsationsfreien Strömung. Das Pumpengehäuse ist aus robustem Vollmaterial aus verschiedensten Kunststoffen lieferbar. Die Pumpenhydraulik ist in der Standardausführung in Graphit mit Silizium-Karbid Gleitlagern erhältlich, Sonderwerkstoffe sind jedoch auf Anfrage verfügbar. Die Kraftübertragung von Antrieb auf Pumpe erfolgt berührungslos durch starke NdFeB Permanentmagnete. Hierdurch arbeitet die Pumpe ohne jegliche Wellendichtung, so dass eine sichere und leckagefreie Förderung korrosiver, toxischer und explosiver Flüssigkeiten gewährleistet ist. Pumpen für explosionsgefährdete Bereiche der Zonen 1 und 2 sind auf Anfrage lieferbar.

Konstruktionsmerkmale

  • Rotierende Verdrängerpumpe
  • Annähernd pulsationsfrei
  • Leckagefrei
  • Magnetgekuppelt
  • Kleine Fördermengen
  • Hoher Förderdruck
  • Selbstansaugend
  • Konstantes Regelverhalten
  • Integrierter Frequenzumrichter lieferbar
  • Pumpe auch nach ATEX 2014/34/EU



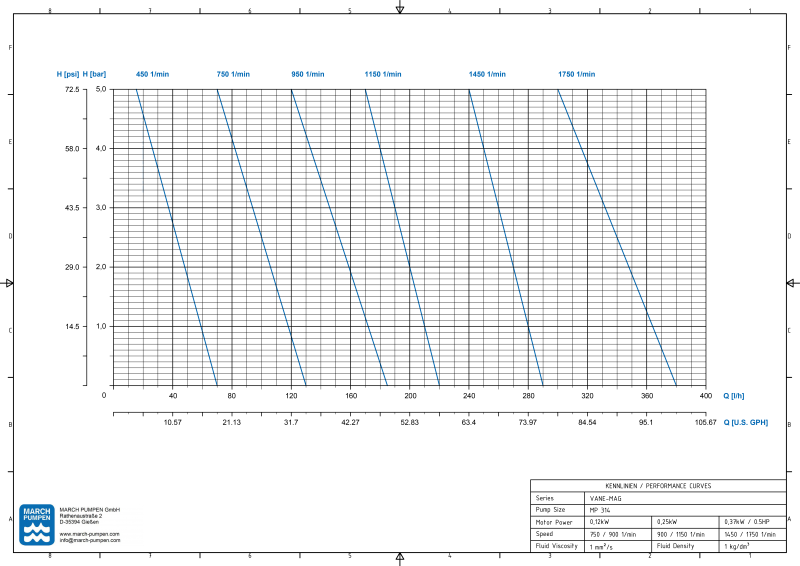

Leistungsdaten

Nenn-Förderleistung:300 l/h
Differenzdruck:max. 5 bar

Temperaturen

PP:max. 65°C
PVDF:max. 65°C
PEEK:max. 65°C

Verfügbare Werkstoffe

Gehäuse:PP, PVDF, PVDF-EL, PVC, PEEK, PE
O-Ringe:EPDM, FKM, FFKM
Rotorwelle:PVDF-CFR, PEEK
Stator, Gleitschieber:Kohlenstoff
Gleitlager:Kohlenstoff, SiC

Systemdruck

PP:max. 6 bar
PVDF:max. 10 bar

Anschlüsse Saugseitig

Rohrgewinde 3/8“ IG
Losflansch DN 15

Anschlüsse Druckseitig

Rohrgewinde 3/8" IG
Losflansch DN 15

Motor

IEC Drehstrom-Asynchronmotoren
3x230 / 400V
0,37 kW / 1450 1/min
